華通氣動

產品介紹

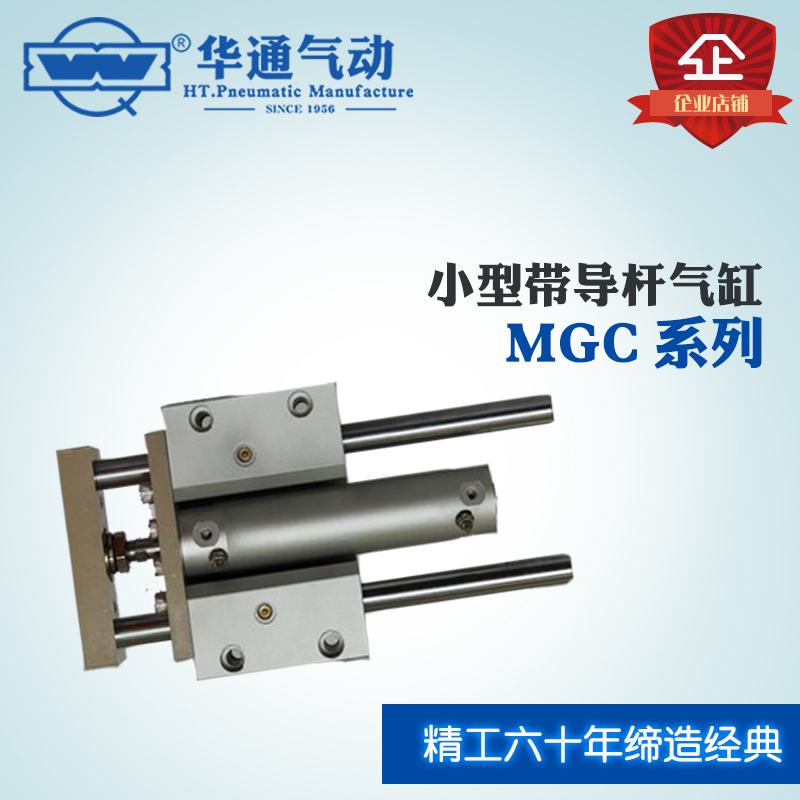

小型帶導桿氣缸 MGC 系列

產品特點：

內置油壓吸震器 / with oil cushion

附有調行程裝置 / stroke adjustable

側面負載抵抗力強 / high bending strength

不搖轉精度高 / no rational

導向桿的軸承可選擇滑動或滾珠導向軸承/two bearing: slide/ball bushing bear ing.

技術參數 Specification
內徑 bore(mm) 20 25 32 40 50
流體 fluid 空氣 / air
動作形式motion type 雙動 / double action
保證耐壓力 Ensured pressure resistance [ Mpa(kgf/cm2) ] 1.5（15.3）
最高使用壓力Max operating pressure [ Mpa(kgf/cm2) ] 1.0（10.2）
最低使用壓力 Min operating pressure [ Mpa(kgf/cm2) ] 0.15（1.5）
工作溫度 / Working temp. (℃) -5~ 50
活塞速度 / piston speed (mm/s) 50~750
緩沖 / cushion 氣緩沖(氣缸本身) / air cushion
行程公差 / stroke tolerance (mm)
+1.9
+0.2
* 潤滑 / lubricate 不需要 / no need
軸承 / bearing 滑動軸承/ 滾珠導向軸承 // slide / ball bushing
活塞桿不轉動精度
Accuracy of the piston rod
does not rotate
滑動軸承 / slide ±0.1° ±0.09° ±0.08° ±0.08° ±0.06°
滾珠導向軸承 / ball bush bearing ±0.06° ±0.05° ±0.04° ±0.04° ±0.04°
接管口徑 / pipe size M5 1/8 1/4
* 如需潤滑，請用透平1號油ISOVG32 &
